自己绘制图片

https://www.processon.com/view/link/60573bfbe401fd4c038971d7

首先要知道 组件

DispatcherServlet 前端控制器

HandlerMapping 处理器映射器

HandlerAdaptor 处理器 适配器

ViewResolver 视图解析器

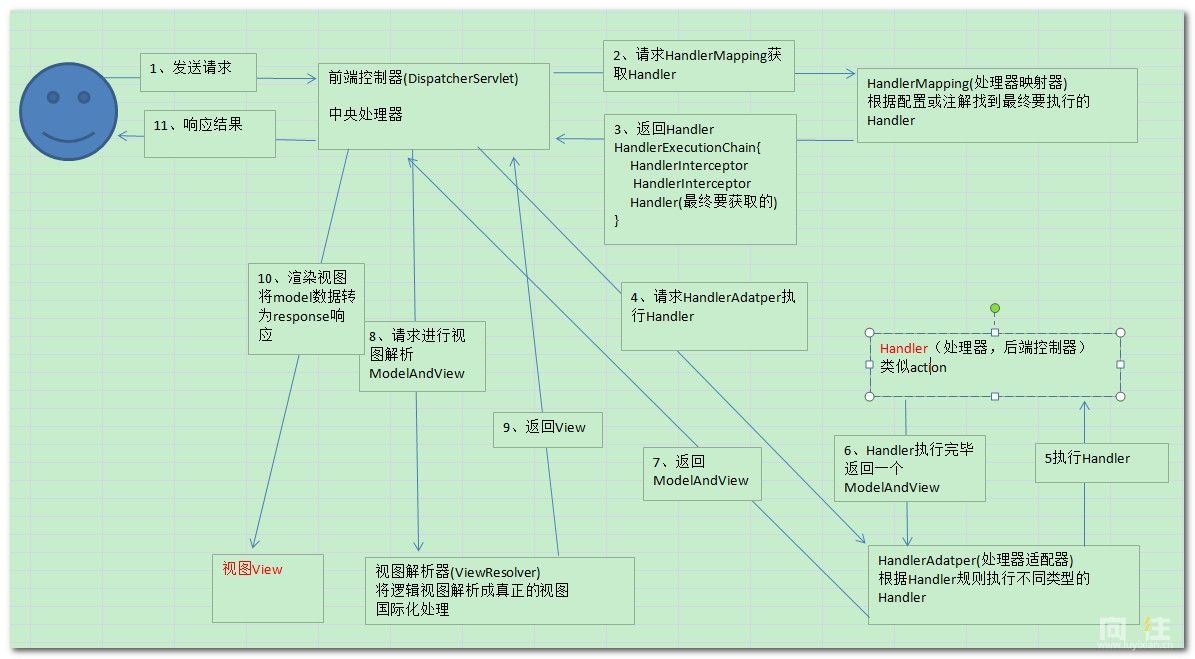

  1. 用户发送请求 到DispatcherServlet
  2. DispatcherServlet前端控制器 接受请求 去调用 HandlerMapping 处理器映射器
  3. 处理器映射器找到具体的处理器(根据XML、或者注解)生成处理器对象,以及拦截器(如果有则生成没有就不生成) 一并返回给 DispatcherServlet前端控制器
  4. DispatcherServlet前端控制器 去 调用 HandlerAdaptor处理器适配器
  5. HandlerAdaptor处理器适配器 去调用具体的处理器 (Controller 也叫后端控制器)
  6. Controller 执行完成返回 ModelAndView。
  7. HandlerAdaptor处理器适配器 将后端控制器返回的 ModleAndView 返回给 DispatcherServlet前端控制器
  8. DispatcherServlet 将ModleAndViewer 传递给 ViewReslover视图解析器
  9. ViewReslover 解析后 返回DispatcherServlet 具体的View
  10. DispatcherServlet 根据View 进行渲染视图。并返还给用户。
